基本的に水やりがいらない
雨水自然循環方式

屋上緑化システム「みどりちゃん」は雨水を有効活用し、一般的な日本の気象条件では基本的に水やりがいらないエコシステムです。
国内外での実績は200件を超え、海外でも高い評価を受けています。

システム概要図

製品の特長

川田工業独自の「緑化システム」

雨水を貯留・蒸散させる循環方式を採用

「みどりちゃん」は晴天になると土壌が表面から乾燥していきますが、土壌が乾燥しないように水分量を調整します。
蒸散作用を有効活用することで、一般的な日本の気候では基本的に水やりのいらない屋上緑化システムが誕生しました。

安全・安心のシステム構造

「みどりちゃん」は土壌表面にユニット部（強化プラスチック）が一切露出しないシステム構造になっています。怪我・破損に繋がりやすいユニット部を土壌下に埋め込むことで、完成後は憩い・遊ぶスペースとして活用することができます。
また、空気層があることで土壌表面が乾きやすく、雨の後も比較的すぐに立ち入ることができます。

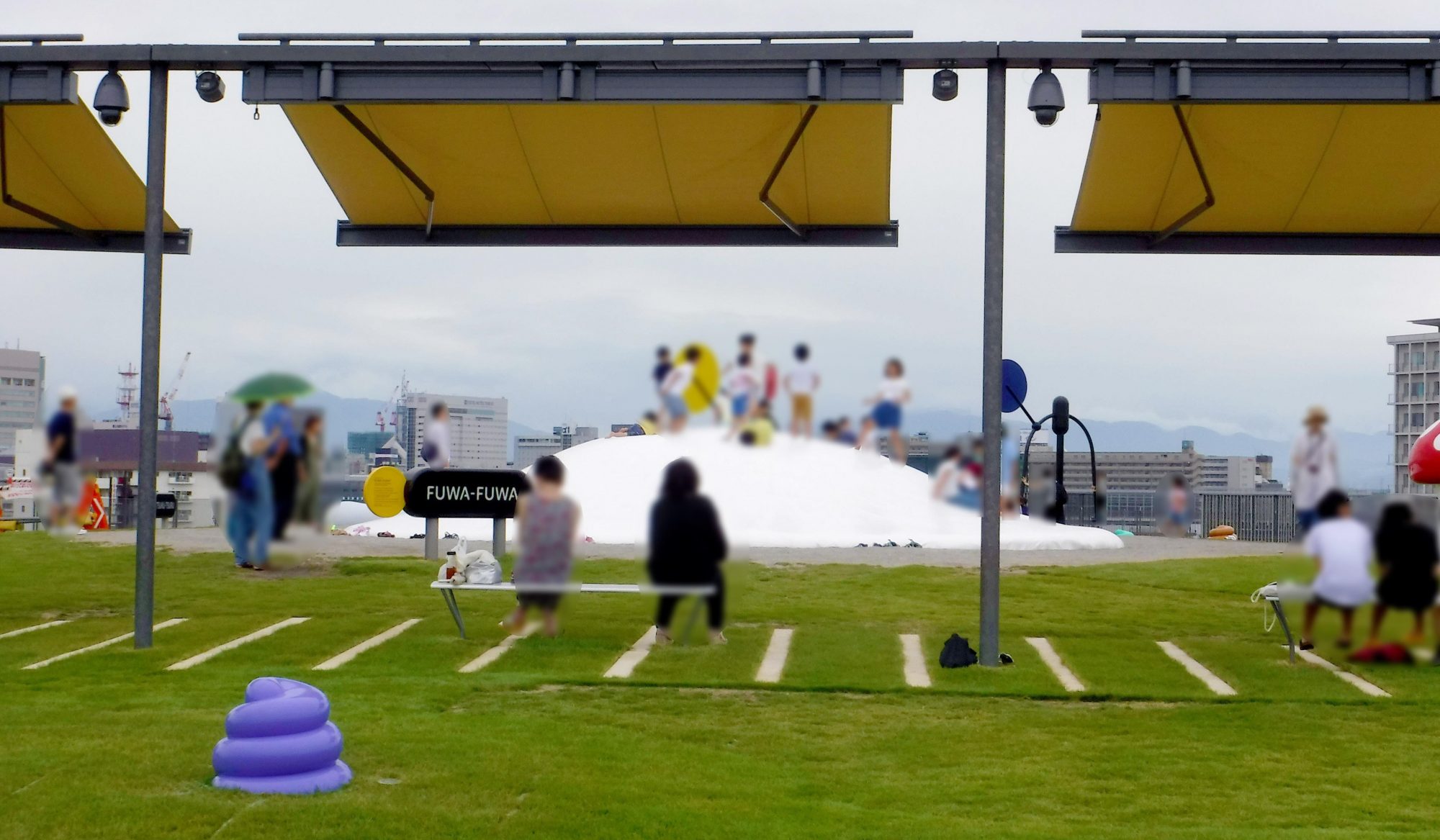

富山県美術館

ユニットの高い耐久性

「みどりちゃん」は芝生との相性も良く、子供達の遊び場を目的として学校屋上や屋上庭園などにも多く採用されています。富山県美術館では、遊具設置の際、ユニック等重機の荷重に耐えうる高い耐久性も「みどりちゃん」採用理由の一つでした。

屋上緑化による
省エネ効果とコスト削減

暑さ対策別効果の比較

「みどりちゃん」と無対策部との屋根面温度の比較を検証しました。

※ 実験場所：横浜市某所屋上緑化計測実験場（横浜）

実験場所：川田工業建築事業部（東京都北区）

トータルコストの低減

基本的に水やりが不要の為、散水に掛かる水道代・労務費などの費用をカットし維持費が低減できます。
また、潅水装置を設置した場合でも常時使用する必要がなく、水道代や潅水装置を稼働させる電気代が長期間カットできます。

実験場所：香港MTR社施工実験場（香港）

製品の仕様

リサイクル材を活用した
環境にやさしいシステム

貯水ユニット

ユニット式で短工期

熟練工でなくても簡単に設置できるので工期の短縮ができます。

部分取替えが可能

防水点検等で取り外した場合でも、そのまま再利用できます。

!注意点

屋根荷重に制限がある場合、薄型ユニットを推奨しております。
薄型ユニット使用時は貯留水が減少する為、潅水装置の設置を推奨しております。
潅水装置を設置した場合でも、既存システムに比べて潅水量は少なくて済みます。

端部の納まりがきれい

強化プラスチック製で加工しやすいため、自由なかたちの庭園デザインが可能です。

システム土壌

安全性の高い人口土壌

バーク堆肥を配合した、軽量で飛散しにくい土壌です。

安定した供給体制

全国に製造拠点があるため、調達しやすいです。

再生炭

未利用木材を有効活用したエコ材

河川やダムの流木、家屋の解体材などを高温焼成した環境に優しい炭です。

ろ過機能、吸湿機能の高い炭

雨水をろ過してきれいな水を貯水し、土壌が乾燥しないように水分量を調整します。

防根透水シート

秘密は「空気層」

ポリエステル製の優れた防根性を持った防根透水シートです。土中でも強度は落ちず、効果は長期的です。
シートの透水性は透水係数で10-4cm/s程度で、土の透水係数と差はありません。

緑化システム荷重表

!注意点

上記土壌厚は必要最低土壌となっています。
植栽の種類、設置条件等により、土壌厚や重量が変わることがあります。

植物の種類

取り扱っている植物の品種や特性をご覧いただけます。その他にも、さまざまな植物を取りそろえております。

草花/地被類
(グランドカバー)

常緑キリンソウ

科目・属名ベンケイソウ科・キリンソウ属

分類・区分常緑多年草

鑑賞ポイント花：5～8月（黄）
- ２種類の光合成を使い分けながら水分調整するハイブリッド植物。
- 保水機能が高いため潅水装置を必要としない。
- 土壌が5cm程度の薄さでも生育が可能。
- 冬でも枯れることがなく青々とした緑を楽しめる。
- 茎が木質化し強靭なので様々な環境に適応できる。
草花/地被類
(グランドカバー)

高麗芝

科目・属名イネ科シバ属

分類・区分多年草

鑑賞ポイント -
- 日本の東北以西の気候に最適な日本芝の一種。
- 良好な芝を維持するために通常の芝刈りが必要となる。
草花/地被類
(グランドカバー)

タマリュウ

科目・属名キジカクシ科・ジャノヒゲ属

分類・区分常緑多年草

鑑賞ポイント花：6～7月（白～淡紫）
- 耐寒性、耐暑性、耐潮性が強い。
- グランドカバーや花壇の縁取りに適している。
- ジャノヒゲより葉が短く密集している。
草花/地被類
(グランドカバー)

ジャノヒゲ（リュウノヒゲ）

科目・属名キジカクシ科・ジャノヒゲ属

分類・区分常緑多年草

鑑賞ポイント花：6～7月（白～淡紫）
- 耐寒性、耐暑性、耐潮性が強い。
- グランドカバー植栽。
- タマリュウに比べて葉が細長い。

科目・属名	ベンケイソウ科・キリンソウ属
分類・区分	常緑多年草
鑑賞ポイント	花：5～8月（黄）

科目・属名	イネ科シバ属
分類・区分	多年草
鑑賞ポイント	-

科目・属名	キジカクシ科・ジャノヒゲ属
分類・区分	常緑多年草
鑑賞ポイント	花：6～7月（白～淡紫）

科目・属名	キジカクシ科・ジャノヒゲ属
分類・区分	常緑多年草
鑑賞ポイント	花：6～7月（白～淡紫）

ダミー

ダミー

科目・属名ダミー

分類・区分ダミー

鑑賞ポイントダミー
- ダミー
ダミー

ダミー

科目・属名ダミー

分類・区分ダミー

鑑賞ポイントダミー
- ダミー
- ダミー
- ダミー
ダミー

ダミー

科目・属名ダミー

分類・区分ダミー

鑑賞ポイントダミー
- ダミー
- ダミー

科目・属名	ダミー
分類・区分	ダミー
鑑賞ポイント	ダミー

科目・属名	ダミー
分類・区分	ダミー
鑑賞ポイント	ダミー

科目・属名	ダミー
分類・区分	ダミー
鑑賞ポイント	ダミー

もっと見る閉じる

CADデータ

通常ユニット

芝生から中木程度まで対応したユニットです。
基本的に水やりがいらない屋上緑化システムになります。

※ メンテナンスマニュアルに沿った管理は必要になります。

ダウンロード

最終更新：2018年12月

薄型ユニット

屋根荷重制限、条例に対応したユニットです。
貯留部を小さくすることで緑化重量の低減が図れます。
